Cabine elettriche

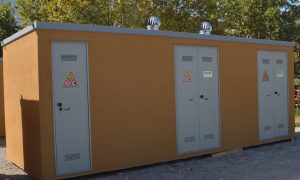

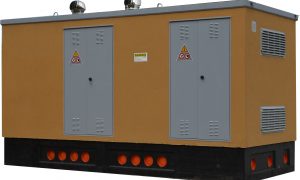

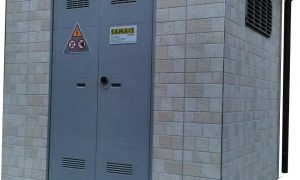

Le cabine prefabbricate SA.MA.CE. sono prodotte a struttura monolitica auto-portante senza giunture tra le pareti il fondo ed il solaio di copertura, garantendo una omogeneità di superficie sia interna che esterna. A corredo della cabina viene fornita la vasca di fondazione che serve sia per la raccolta di eventuali perdite di olio del trasformatore sia per i collegamenti delle varie attrezzature elettriche. Le cabine elettriche prefabbricate sono prodotte in serie dichiarata (Servizio Tecnico Centrale – Serie Dichiarata n. 22/2017-SD e s.i.) nello stabilimento SA.MA.CE srl.

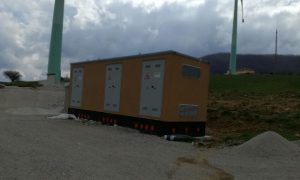

VARIABILITÁ DIMENSIONALE
È possibile realizzare cabine e box prefabbricati a lunghezza e altezza variabile in base ad esigenze specifiche. Inoltre i prefabbricati possono avere pareti con spessori maggiori rispetto allo spessore standard di 9 cm a seconda delle particolari destinazioni d’uso, delle classi di resistenza al fuoco richieste e della normativa vigente in base all’uso (box decompressione metano, gruppi elettrogeni…).

DOCUMENTAZIONE A CORREDO E ASSISTENZA TECNICA
Offriamo una costante ed efficace assistenza tecnica nell’iter di presentazione documentale sia cartacea che digitale al fine di permettere al committente la presentazione della documentazione tecnica anche in formato digitale presso gli enti di competenza.
Ogni cabina prodotta dalla SA.MA.CE. avrà sempre a corredo un plico contenente la seguente documentazione:
Certificato di origine, fornitura e conformità; Dichiarazione di Conformità del fabbricante in ultimo aggiornamento; Elaborati tecnici (Disegno architettonico, Disegno strutturale, Relazione di calcolo, Relazione sui materiali, Relazione sulla movimentazione, sollevamento e trasporto; Relazione sui limiti di impiego); Libretto d’uso e manutenzione; Attestato di Qualificazione rilasciato dal Servizio Tecnico Centrale del Ministero dei Lavori Pubblici; Certificato di qualità aziendale; Certificato omologazione Enel;  e, fornita quando disponibile, Relazione a struttura ultimata con  Certificati emessi dal Laboratorio Ufficiale relativi ai risultati delle prove di schiacciamento dei cubetti in calcestruzzo,  ovvero Estratto registro di produzione interno; Certificato di Laboratorio Ufficiale relativo ai risultati di controllo degli acciai impiegati in produzione.

CARATTERISTICHE COSTRUTTIVE
Le cabine prefabbricate sono realizzate ai sensi del D.m. 17 Gennaio 2018 ”Nuove Norme Tecniche per le Costruzioni” e s.m.i., prodotte in stabilimento con sistema di qualità certificato UNI EN ISO 9001:2015, con calcestruzzo in classe di resistenza minima C32/40 conforme alle prescrizioni dettate dalla norma UNI EN 206-1-2006 e UNI EN 11104-2004  per le classi di esposizione idonee, e armature in acciaio ad aderenza migliorata tipo B450C.
Le strutture prefabbricate prodotte sono valide per le zone sismiche di prima categoria c = 0.10 (S=12) e fino ad una altitudine di metri 1000 sul livello del mare.
L’armatura, senza interruzione di sorta, su tutta la struttura forma la gabbia di Faraday risultando una valida protezione verso le scariche atmosferiche. Durante la fase di getto, vengono incorporati gli inserti di acciaio necessari per il fissaggio delle apparecchiature elettriche e l’impianto di messa a terra.
Il pavimento a struttura portante, è calcolato per supportare un carico permanente, uniformemente distribuito di 600 daN/m², un carico mobile (lato scomparti MT) di 3000 daN, da poter posizionare ovunque, oltre un carico mobile (lato trasformatore) di 4500 daN.
La copertura, calcolata per un carico uniformemente distribuito di 480 daN/m² dovuta all’azione della neve, è opportunamente protetta da un idoneo manto impermeabilizzante di guaina a miscela bituminosa stesa a caldo e rivestita superiormente con graniglia di ardesia per impedire infiltrazioni d’acqua ed è realizzata in modo che l’acqua piovana possa defluire senza creare ristagni. Quattro golfari fuoriescono dalla superficie del tetto per la movimentazione della cabina.
Il calcestruzzo utilizzato per la realizzazione degli elementi costituenti il box, è additivato con idonei fluidificanti -impermeabilizzanti al fine di ottenere adeguata protezione contro le infiltrazioni d’acqua per capillarità.
Lo spostamento del box è consentito completo di apparecchiature con l’esclusione del trasformatore; a tale proposito all’interno viene affissa una targa riportante lo schema di sollevamento.
La ventilazione naturale all’interno della cabina avviene tramite griglie di aerazione posizionate nelle pareti ed aspiratori eolici collocati nel tetto.
Le cabine sono realizzate per assicurare verso l’esterno un grado di protezione IP33 secondo le Norme CEI EN 60529, a tale scopo saranno utilizzate porte e finestre di tipo omologato ENEL.

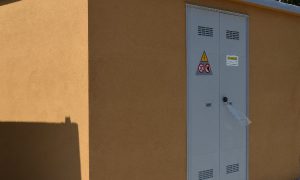

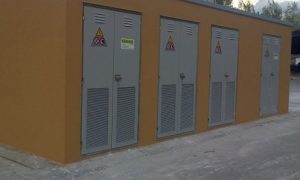

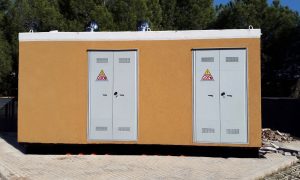

Nel box sono installati a seconda dell’esigenza: porte in resina (DS 919), o in acciaio zincato verniciato (DS 918) o in acciaio inox (DS 918) complete di serrature (DS 988) e finestre in resina (DS 927), o in acciaio inox (926). Tali componenti sono del tipo omologati E-distribuzione.
Preliminarmente alla posa in opera del box, sul sito prescelto viene interrato il basamento d’appoggio prefabbricato in c.a.v., per il quale occorrerà verificare sempre che la fondazione su cui poggia l’elemento sia adeguata ai carichi trasmessi dall’elemento stesso, in relazione al tipo di terreno rilevato in sito e descritto nella relazione geologica che di volta in volta dovrà essere redatta.

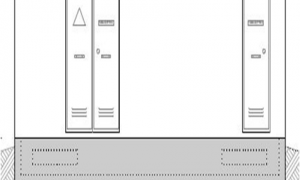

Tra il box in elevazione e la vasca di fondazione è previsto un sistema di accoppiamento tale da impedire eventuali spostamenti orizzontali. L’accoppiamento box-vasca sarà completato con una guarnizione sigillante tale da garantire una perfetta tenuta all’acqua.

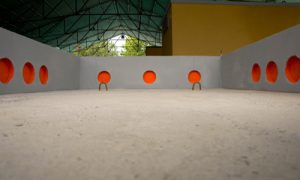

La vasca di fondazione è dotato di fori con flange a frattura prestabilita per il passaggio dei cavi MT e BT., e predisposti per la installazione del sistema passacavi.
